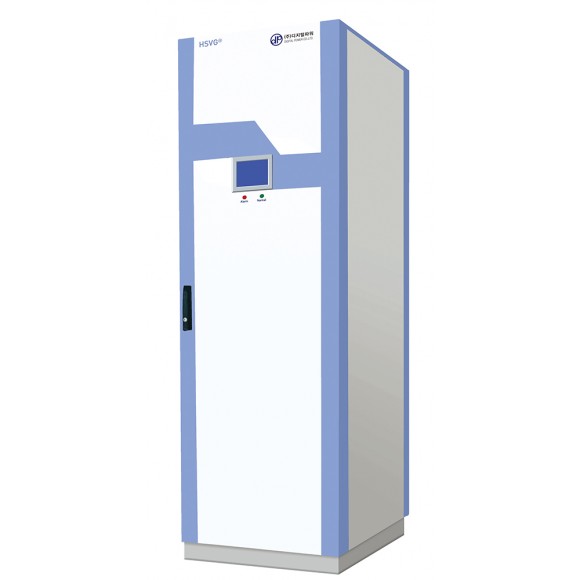

실시간 무효전력 보상장치

Hybrid Static Var Generation

하이브리드 HSVG

정격전압: 400V/480 Control Module 2U

운전방식: 내부에 내장된 온도제어 센서에 의한 자동운전

동작상태표시: 고조파 전류(1-15차), 스펙트럼, 파형, 전압, 왜형률 표시

적용방식: 분전반 내장형 영상고조파 필터

OPTION: SMART METER 연동시(전력량, 역률, 6개월적산량, 월별피크전력표시)

CATALOGUE

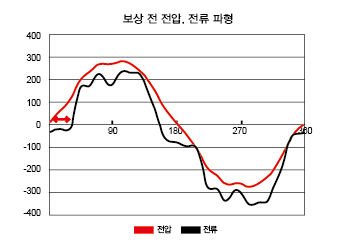

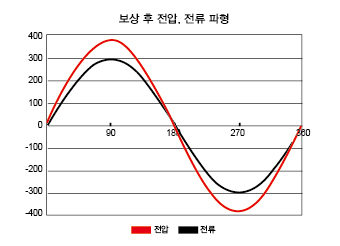

● HSVG® 특징

  • 실시간 무효전력 제거 및 역률 0.95 이상 유지
  • 고조파 제거 기능 (3, 5, 7, 9, 11차 제거)
  • 3상 계통의 부하 사용에 따른 각 상간 불평형 개선
  • Open / Close Loop 제어기술을 적용하여 정밀한 제어 가능
  • 19인치 Rack 구조의 자립형, 벽부 설치가 가능한 제품 (설치가 편리하고 어떠한 공간적 제약에서도 설치 가능)
  • LCD 컨트롤 패널을 통해 계통 정보 및 HSVG® 상태를 확인 가능 (전원측, 부하측, HSVG® 측)
  • 순간적인 부하 변동에도 적절히 응답하여 완벽하게 보상 (무효전력, 전압 강화, 상불평형, 고조파)
  • 계통에 병렬 설치되어 정전 없이 유지 보수 가능
  • 병렬운전이 가능하여 증설이 용이
  • 각 상태 알람, 이벤트 기록 가능
  • RS485 통신 가능 (Ethernet 옵션)
  • 모니터링 소프트웨어 (옵션)
  • 사용자 친화적인 컨트롤 패널 및 주요 설정 항목 Password 보호
  • 한국기계전기전자시험연구원 EMS 성능평가 시험
구분 SVC 고조파필터 HSVG®
동작 원리 콘덴서 뱅크를 다단으로 구성하고
SCR로 ON/OFF 제어		 IGBT PWM 제어방식으로 자체에서
역 고조파 발생		 IGBT PWM 제어방식으로 자체에서 진상 및
지상 무효전력 발생과 역 고조파 발생
동작 속도 4~20ms 10ms 이내 10ms 이내
무효전력 보상 계단식(지상 무효전력 보상) 선택 보상 연속(진상 및 지상 무효전력 보상)
고조파 제거 L-C 필터로 일부 흡수(특정 차수 저감) 역 고조파 발생(2~50차) 역 고조파 발생(3,5,7,9,11차 제거)
비고 지상 무효전력만 보상 고조파 제거 진상 및 지상 무효전력 및 고조파 제거하여 일괄 보상

● 제품사양

정격전압 220V, 380V, 440V
주파수 60Hz
CT 비 150/5 ~ 10,000/5
모선방식 3P3W 또는 3P4W
효율 ≥ 96%
응답 속도 < 10ms
역률 보상 범위 역률 95% 이상
냉각 방식 공 냉식
통신 RS 485 / Modbus RTU
알람 이벤트 가능
모니터링 LCD / HMI(옵션)
용량 70KVAR 70 ~ 420KVAR
타입 19인치 모듈 벽부설치형 케비넷형
크기(W x D x H) 400x575x232mm 440x625x232mm 800x1500x2200mm
무게 40kg 210 ~ 480kg
고도 1,500m 이하
동작 온도 -10 ~ 40℃
습도 95% 이하
보호등급 IP20, IP52

* 상기 제품 외 적용 시 당사에 문의하여 주시기 바랍니다.

● HSVG® 동작 원리

HSVG®는 IGBT 소자를 DSP 방식으로 제어합니다.
부하에 흐르는 전류를 계통 전압의 위상보다 진상 / 지상으로 조정하여 무효전력을 보상하며 3-level Topology Design을 사용하여
고조파에 대한 완벽한 반대 위상을 제공하여 고조파를 제거합니다.

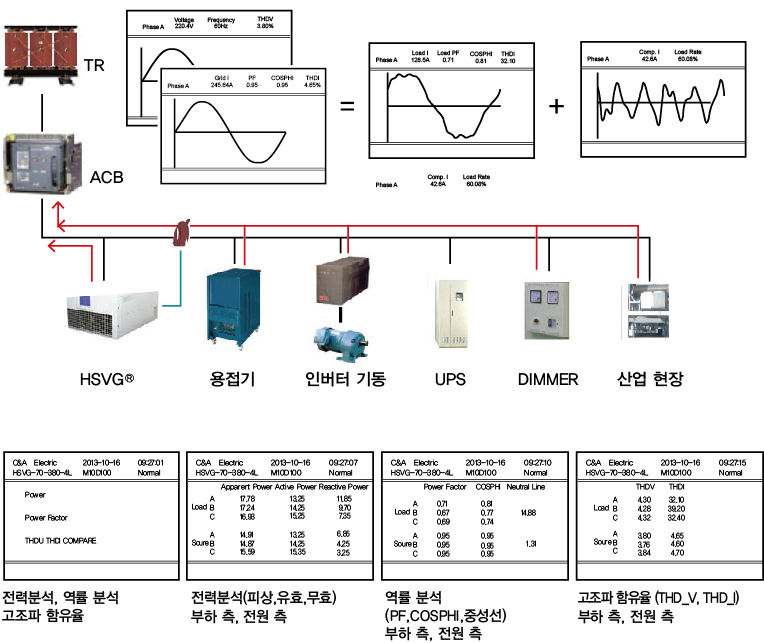

● HSVG® 보상장치 적용 예

● 통신기능

입/출력 접점 2개의 출력접점(옵션)
2개의 입력접점(옵션)
통신 RS485, Ethernet(옵션)
프로그램 설정 LCD Panel 설정, 소프트웨어

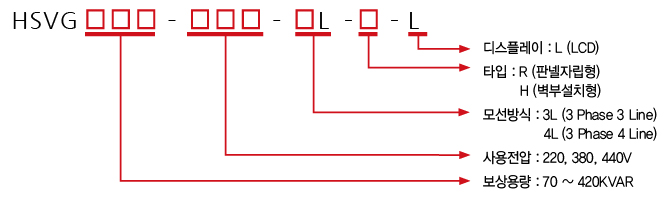

● HSVG® 선정 방법

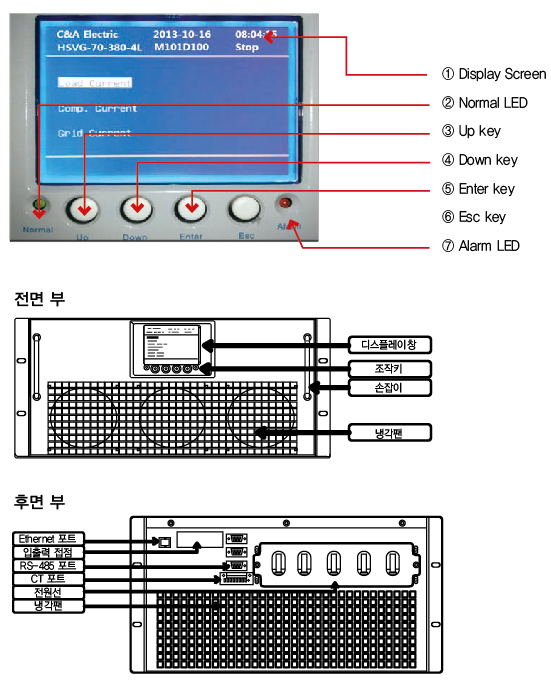

● HSVG® 외형

● LCD Display
